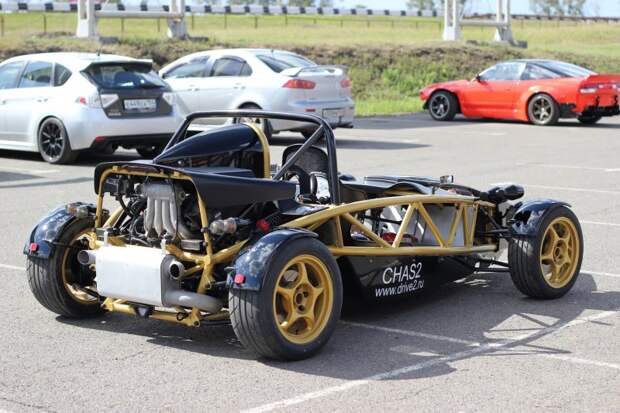

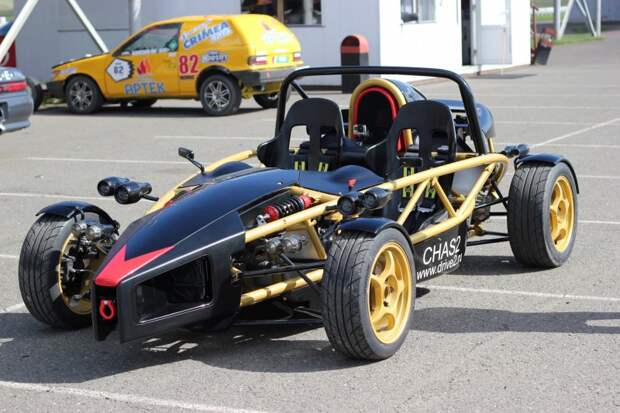

Больше четырех лет понадобилось талантливому токарю-фрезеровщику из Новороссийска на постройку реплики Ariel Atom. Автомобиль построен без чертежей, по фотографиям. Узлы, агрегаты и комплектующие от Японских и отечественных авто.
Далее со слов автора проекта:
Построить автомобиль я мечтал с детства. Как только появилась возможность сделать это, встал вопрос что именно построить? Вначале думал про багги, они простые в изготовлении, тем более опыт постройки был. На работе строили маленький багги класса А для начальника.
В очередной раз просматривая картинки в интернете я увидел Ariel Atom и все вопросы разом отпали, вот он! я его буду строить!
На фото оригинальный Ariel Atom — автомобиль, производимый компанией Ariel Motor Company, которая располагается в Англии.
Строил в свободное время, не лишал себя таких радостей как полёты на острова Тайланда.
Проект занял четыре года и два месяца. Около 5000 рабочих часов.
Это время я подсчитал приблизительно по электросчётчику, энергонасыщенность мастерской 1 кВт. За время проекта набежало 6000 кВт минус на ТО и ремонты своих гражданских автомобилей вот и получается около 5000 часов.

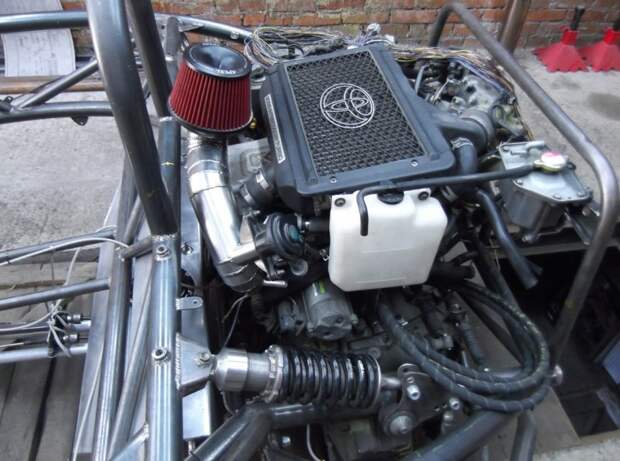

Двигатель Toyota Caldina ST215W 3S-GTE МКПП Toyota Camry V30 2CT пять передач.
А МКПП от дизеля посоветовали мне знакомые ребята, в ней самые длинные передачи.
Рули делал сам, этот третий)
Кстати, рулевая колонка телескопическая, ослабив пару винтов можно регулировать руль по вылету на 120 мм.
Из чего сделан койловер — амортизатор Plaza SPORT, пружина TRD, сайлентблок и отбойник полиуретан покупные. Остальные детали собственноручно изготовлены.
Амортизатор предназначался для ВАЗ 2107 с занижением 50 мм, а на задние койловеры я купил с занижением на 30 мм
В собраном состоянии наконечник ШС12
Вся подвеска построена на ШС и рулевое тоже, рычаги крепятся к раме через втулки из капролоктана графитонаполненного, работает на сухую.
Гидравлический тормоз задних колёс из нержавеющей стали.

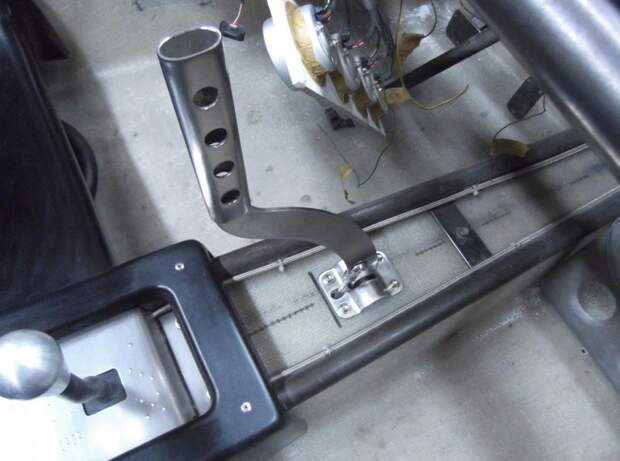

Такая изогнутая форма рукоятки ручника позволяет переставлять сидения ближе к рулю на 120 мм. если делать вертикально и прямой, до него просто не достанет рука)
Замки капота, крышки двигателя и колпака — титан, дюраль, нержавейка
Такой мелочи продаётся на АлиЭкспресс полно, но я мог сам сделать их и из более благородных металлов)
Издевался над маховиком GE, пересверлил под корзину GTE Aisin 130 и облегчил до 5,2 кг. на фото балансировочные ножи и оправка.
Здесь особо не пинайте, просто хотел потренироваться в токарно-фрезерных работах и уж очень хотелось отбалансировать на ножах)
Макет фар выточил из капролоктана.
С головной оптикой не зря заморочился, у оригинала отвратительный свет, простите британцы но это правда.
В процессе изготовления кронштейны подфарников.
Поворотники-габариты решил скопировать, очень понравились.
Долго искал бесцветные стёкла такой формы, нашёл от мотоцикла вроде Иж Юпитер…
Самодельный впуск из нержавеющей трубы Ф 76 мм
Бензобак на 40 л. варил аргонщик, потом благодарил за интересную работу)
Панель переключателей в процессе изготовления.
Для этой панели использовал переключатели какие были в продаже

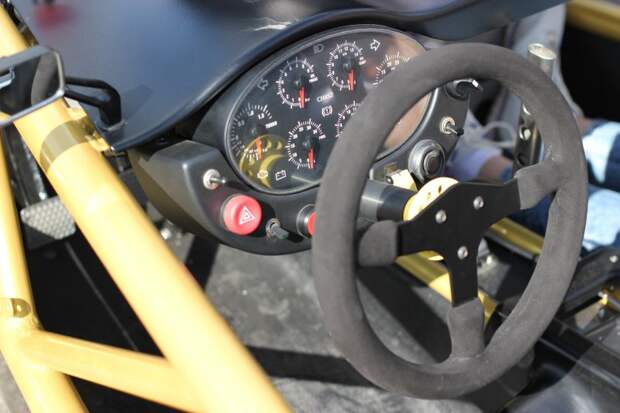

Панель приборов в стадии завершения.

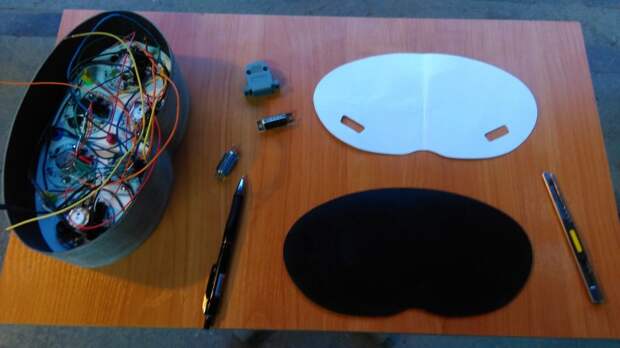

Для изготовления панели приборов заказывал датчики Depo в Тайвани, разбирал их и устанавливал под общую маску собственной разработки.
Из чего состоит быстросъёмная муфта руля
Такие конструкции с удовольствием делал на работе)
Первый выезд из гаража-мастерской, ещё нет сидений.
В первый раз решил не выезжать на асфальт без сидений и ремней безопасности, прокатился вдоль гаражей.
Макет для изготовления сидений.
Сидения, они как проект в проекте, пожалуй самая сложная и трудоёмкая деталь в этом автомобиле.

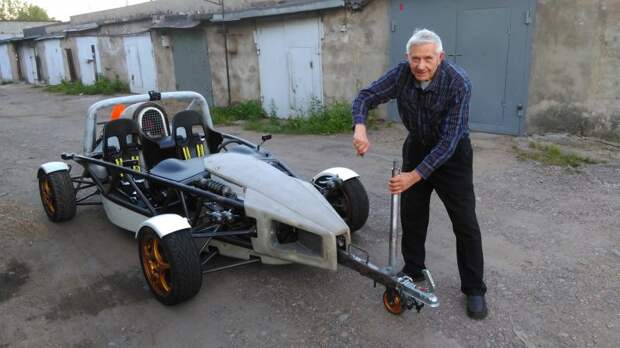

Мой дед и спонсор проекта, вращает рукоятку придуманного мной тягово-сцепного устройства.
Как-то он передал мне конверт с деньгами и сказал купить гараж на все, но я то сразу понял не бывать этому)))
Устройство жёсткой сцепки в действии. Морда автомобиля лёгкая, нагрузка на шаре 150 кг.
Узлы, агрегаты и комплектующие от Японских и отечественных авто:
-Двигатель — Toyota Caldina 4WD GT-T ST215W 3S-GTE
-МКПП — Toyota Camry, CV30, 2CT пять передач
-Колёсная база — 2350 мм.
-Колея перед — 1620 мм.
-Колея зад — 1620 мм.
-Клиренс — 100 мм.
-Диски — Enkei R16 ширина перед 7" зад 8"
-Шины — Hankook Ventus r-s3 z222 перед 205/45 зад 225/50
-Тормозная система — без усилителя, вентилируемые тормозные диски с прорезями перед/зад Ф 280 мм. суппорта передние 2-х поршневые, задние одинарные (от передней оси авто)
-Рулевое управление — без усилителя, рейка ОКА (переделана), наконечники ШС12
-Подвеска — независимая на А-образных рычагах и ШС18, Койловеры собственного изготовления на базе амортизаторов Plaza Sport для ВАЗ 2107 (передние) -50/-30 перед/зад, пружины TRD и ШС12
-Топливный бак — 40 литров, бензин АИ-98 ЛУКОЙЛ.
-Система охлаждения двигателя — радиатор повышенной производительности, расположен в носовой части.
Органы управления:
-Педальный узел сцепление/тормоз, педаль газа короткоходная напольная.
-Руль Ф 300 мм. на быстосъёмной муфте, обороты руля — 2,3.
-Кулиса — короткоходная с нормальным расположением передач (установлен механизм реверса).
-Ручной тормоз задних колёс — гидравлический.
-Запуск ДВС с кнопки.
-Ремни безопасности 4-х точечные.
Изготовлен в течение 4-х лет и 2-х месяцев, одним человеком. Потратившим около 5000 часов времени и 450.000 рублей.
Видос на десерт — наслаждайтесь! Мужики! Вставайте с диванов и пробуйте делать, у вас обязательно получится!
