Все знают, что настоящий крутой внедорожник должен быть рамным, иначе это не внедорожник вовсе, а кроссовер. А, собственно, почему? Мы выяснили, по какой причине конструкторы автомобилей пришли к рамным схемам и как такие конструкции развивались с годами.
Как собрать воедино все агрегаты самобеглой коляски, обеспечив их точное взаиморасположение при любых условиях движения? Первые автоинженеры об этом долго не думали. Все было уже придумано до них, и варианты были перед глазами: или несущий "кузов" телеги и кареты, или рамная конструкция паровоза и прочего железнодорожного транспорта. Тогда вопрос был решен в пользу рам, а сегодня автомобили с традиционной рамной конструкцией встречаются довольно редко. Хотя элементы рамной схемы использует большинство современных серийных машин.
Что такое рама?
В общем понимании рама (в терминологии первой половины прошлого века — остов) — это пара лонжеронов из металлического профиля, соединенных несколькими поперечинами. Рама служит основой, силовым каркасом, на который "навешиваются" кузов, силовой агрегат, элементы подвески и т.д.
"Остов" автомобиля начала века, фото: Wikipedia.org
Почему конструкторы выбирали раму?
1. Несущий кузов был или недостаточно жестким, или слишком тяжелым — сказывался тогдашний низкий уровень технологий.
Важная особенность рамной конструкции, плоской по сути, заключается в низком сопротивлении кручению по сравнению с несущей конструкцией коробчатого по своей сути кузова. На протяжении всей "рамной эпохи" этот вопрос решали двумя способами — увеличивая толщину металла и количество поперечин или меняя характеристики самого металла.
Проблема в принципе оказалась решаемой, тем более не всегда низкая сопротивляемость кручению вредила автомобилям. Так, в массовом советском грузовике ЗИС-5 "эластичная" рама ("перепады" между диагонально противоположными концами рамы могли достигать 3-4 см) значительно повышала проходимость трехтонки, не позволяя на ухабах колесам вывешиваться. Потеря контакта колеса ведущего моста с дорогой чревата остановкой машины из-за "ухода" крутящего момента на поднявшееся колесо, поэтому трехтонка ЗИС ценилась на фронтовом бездорожье в период Великой Отечественной.

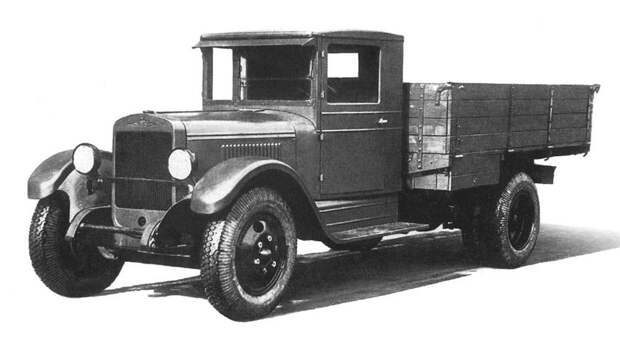

ЗИС-5
2. На одной и той же платформе можно было продавать множество моделей автомобилей под разные запросы клиентов.
Это сейчас термин "платформа" понимают как некую общность деталей двух разных авто. В первой половине ХХ века технология работала буквально.
Многие автомобили продавались в виде шасси — рамы со всеми агрегатами ходовой части вплоть до руля и педалей, а кузов клиент уже сам заказывал специализированному ателье. В итоге покупатель, обладая достаточным количеством финансов, мог позволить себе абсолютно эксклюзивный авто с полностью серийной агрегатной базой. Сейчас такое уже, увы, невозможно.
"Остов" автомобиля начала века, фото: Wikipedia.org
Эволюция рамы
Изначально для изготовления остова применялись твердые породы дерева, реже —металлические трубы. В 1910-х годах на грузовых автомобилях уже стали внедрятся рамы с привычным нам открытым профилем.
Лонжеронные рамы
В английской терминологии этот вид рам часто называют лестничным из-за внешней схожести с одноименным предметом. Два продольных лонжерона чаще всего выполнены из открытого профиля. Форма поперечных балок бывает разной (К-образные, Х-образные, перпендикулярные), а фрагменты рам могут соединяться между собой при помощи сварки (преимущественно легковые автомобили), заклепок (грузовики) или даже болтов (штучные экземпляры).
Лонжеронная рама, фото: Wikipedia.org
Сегодня клепаные рамы чаще всего применяются на пикапах и грузовых автомобилях. К лонжеронным рамам некоторые инженеры также относят и Х-образные рамы, которые значительно легче (на них построена вся американская классика 50-х, а также советские "Чайки" — ГАЗ-13 и ГАЗ-14). Главное преимущество лонжеронной рамы — простота конструкции и технологичность. Главные же недостатки — большой вес и громоздкость, что отрицательно сказывалось на полезном пространстве внутри машины.

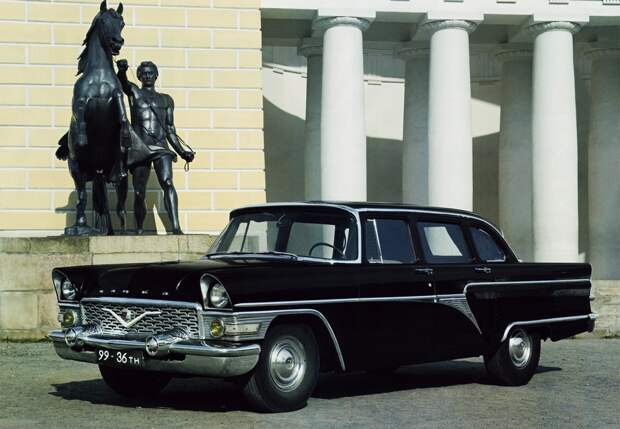

"Чайка" ГАЗ-13
Хребтовые рамы
История хребтовых (центральных) рам началась в 20-х годах ХХ века в Чехии. Конструкторы автомобилей марки "Татра" первыми разработали и внедрили новую схему в свои автомобили. Главный элемент конструкции — труба, соединяющая картер заднего ведущего моста с силовым агрегатом и трансмиссией. Внутри этой несущей на себе всю нагрузку трубы расположен вал без карданного шарнира, передающий крутящий момент с двигателя на колеса. То есть соединение, в отличие от всех современных задне- и полноприводных автомобилей, было жестким.
Как показал опыт эксплуатации, основными преимуществами хребтовой рамы являются высокая крутильная жесткость и возможность легко создавать многоосные полноприводные конструкции. Основным недостатком считается трудный доступ к встроенным в раму агрегатам.
Хребтовые рамы в свое время применялись на легковушках, а сегодня успешно применяются как раз на грузовиках-вездеходах марки "Татра". Достаточно сказать, что на такой машине "Татра" Карел Лопрайс, выступая в марафоне Париж — Дакар, за 14 лет (с 1988 по 2002 год) шесть раз становился чемпионом в классе грузовиков и четырежды завоевывал серебро.
Грузовой автомобиль "Татра"
Вильчато-хребтовые рамы
И снова Чехия… Вильчато-хребтовые рамы появились впервые перед Второй мировой на автомобилях родом из этой страны — "Шкодах" и "Татрах". Иногда вильчато-хребтовые рамы называют видом хребтовых рам. Главная особенность данного вида в том, что передняя и задняя части представляют собой трезубцы, образованные центральной трубой каркаса и отходящими от нее двумя лонжеронами, которые используются для крепления узлов и агрегатов.
В отличие от автомобилей с хребтовой рамой, в машинах с вильчатой конструкцией используется обычный карданный вал, а картеры мостов и двигателя не являются единым целым с центральной трубой. Яркими носителями этой конструкции являются довоенные "Татра-77" и "Татра-87". Это были революционные для своего времени комфортабельные автомобили: они отличались одновременно крайне низким для 30-х годов прошлого века коэффициентом лобового сопротивления (0,34), умеренным "аппетитом" и неважной управляемостью, вызванной заднемоторной компоновкой. Сегодня вильчато-хребтовые рамы в автомобильной промышленности не используются.
"Татра-87"
Периферийные рамы
Они являются следующим витком эволюции лонжеронных рам и нашли массовое применяться на американских "дредноутах" и крупных европейских легковых авто (к примеру, Opel Admiral) первой половины 60-х, по этому же принципу созданы все советские представительские лимузины, начиная с ЗИЛ-114.
Лонжероны в данной конструкции разнесены так широко, что при установке кузова они оказываются возле самых порогов. Вывод массивных элементов рамы к бортам автомобиля позволил конструкторам заметно понизить уровень пола в машине и уменьшить высоту самого автомобиля.
Периферийная рама
Главными плюсами периферийной рамы считаются высокая стойкость конструкции к боковым ударам, а также лучшая приспособленность к конвейерной сборке. Главный же ее недостаток заключается в том, что такая рама не может сама воспринимать все нагрузки, поэтому кузов автомобиля должен быть более прочным, жестким, что сказывается на его весе.
До недавних пор (до 2012 года) с таким типом рамы выпускался комфортабельный седан Ford Crown Victoria, ставший символом американского такси и полицейского автомобиля 1990-2000-х годов. Инженерам удалось достигнуть удивительных показателей комфорта, в том числе благодаря применению особых резиновых демпферов, через которые кузов крепился к раме.
Ford Crown Victoria
Пространственные рамы
Пространственные или трехмерные рамы впервые появились в большом автоспорте в 20-х годах прошлого века. Они чаще всего создавались из тонких труб (изготавливавшихся с применением легированных сталей, изделиям из которых несвойственно кручение).
Вообще, трубные конструкции с трудом переносят нагрузки на изгиб. Поэтому, конструкторы стремились всегда к тому, чтобы трубы нагружались только на сжатие или растяжение, но не "на излом". Сегодня в автоспорте пространственные рамы уступили место монококам, но обрели вторую жизнь в автобусостроении. Кстати, до начала 2000-х годов все минивэны Renault Espace были построены именно на пространственной раме — трубчатый каркас обшивали кузовными панелями. Ради безопасности и удешевления производства от этой схемы отказались.
Пространственная рама Mercedes-Benz 300SL Coupe (Gullwing) W198 (1954)
Несущее днище
Несущее основание автомобиля — это промежуточный этап между рамной конструкцией и несущим кузовом. В этом варианте рама объединяется с полом кузова. Самым массовым и самым известным обладателем несущего днища является германский "Фолькваген Жук", у которого кузов крепился к плоской панели пола на болтах. Также по схожему принципу выполнен другой массовый автомобильчик из соседней Франции — Renault 4СV аналогичной с "Жуком" заднеприводной компоновки.
Такая конструкция достаточно технологична при крупносерийном производстве, и притом удается обеспечить низкий центр тяжести машины и низкий уровень пола в салоне. У большинства современных автобусов днище также является несущим, только кузов к нему приваривается, а не прикручивается.
Renault 4 CV
Гибридные конструкции
Конец 40-х годов ознаменовался массовым переходом автопроизводителей на несущие кузова. Но переход был постепенным, и многие автомобили с новомодными на тот момент понтонными кузовами имели элементы рамных конструкций. Чаще всего рамы, выполненные на половину длины машины, служили для установки силового агрегата. В этом плане характерной является конструкция ГАЗ -21 "Волга" (1955 г.).
Хоть ее кузов и был уже типичным цельнонесущим, спереди у нее имелся полноценный подрамник. Вваренный в пол, он имел вид двух лонжеронов, тянущихся от переднего бампера до зоны ног передних пассажиров. Впрочем, интеграция рам в тело кузова (или, если хотите, "обрастание" кузова элементами рам) — это уже другая тема, которой мы посвятим следующую статью.
